Програмований контролер крокового двигуна ZK-SMC02 з вбудованим драйвером 4А

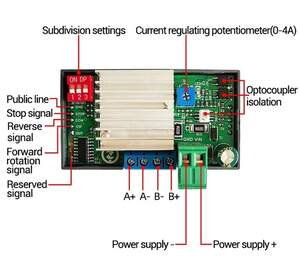

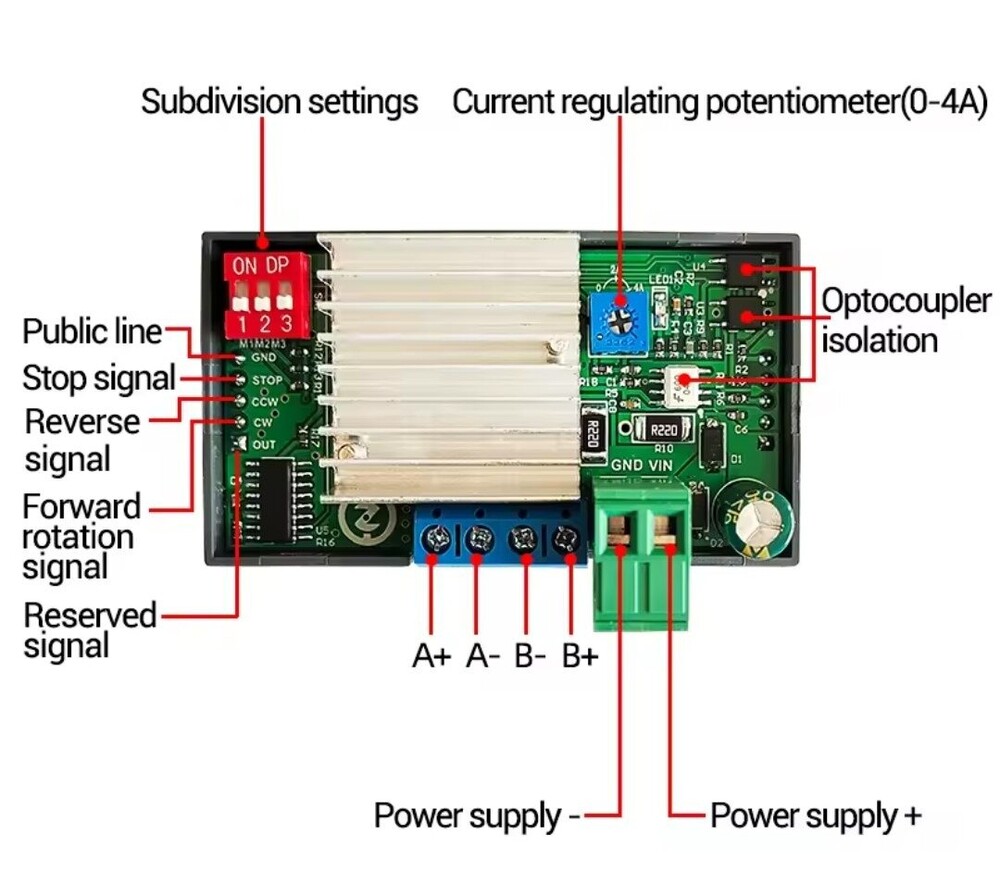

Сучасний високоефективний модуль, розроблений для повної автоматизації роботи одноосьових крокових двигунів. Головна перевага моделі ZK-SMC02 — це архітектура «все в одному»: пристрій поєднує в собі і логічний програмований контролер, і силовий драйвер із максимальним струмом до 4А. Це дозволяє підключати крокові двигуни типу NEMA 17 або NEMA 23 напряму до клем модуля.

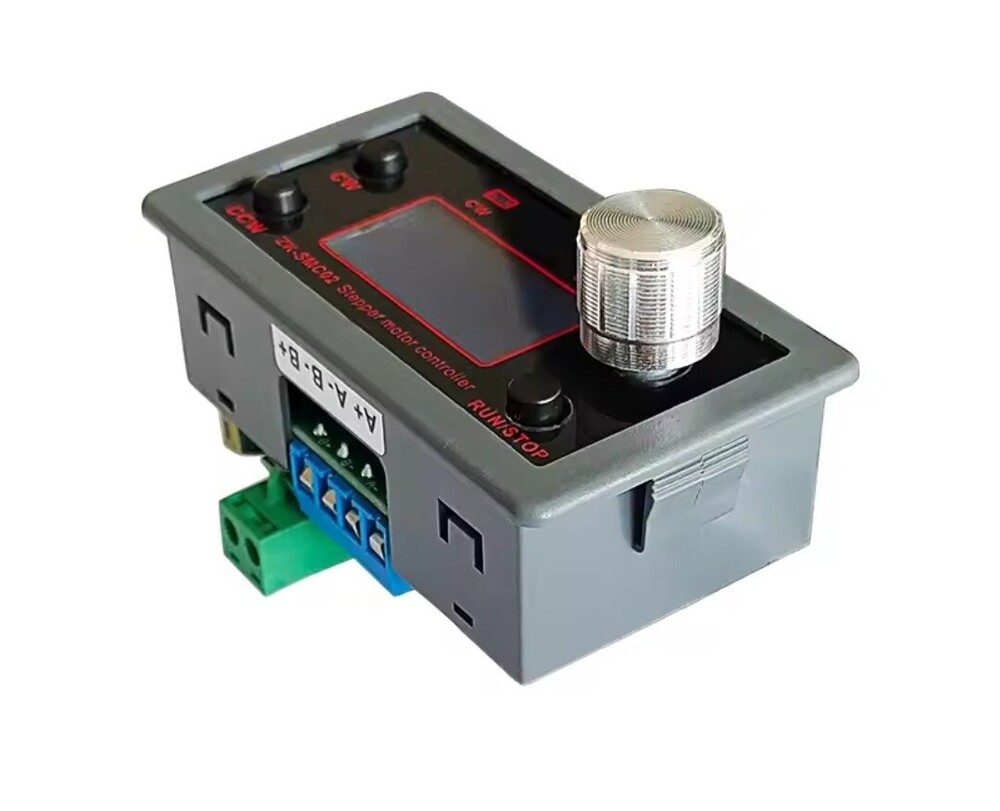

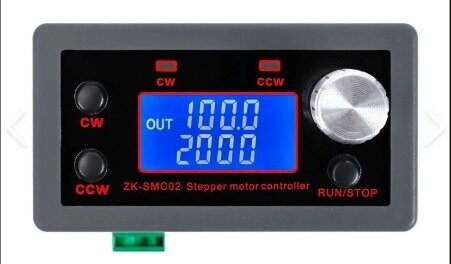

Модуль оснащений рідкокристалічним дисплеєм з підсвічуванням, кнопками вибору напрямку обертання (CW/CCW), кнопкою «Старт/Стоп» та точним енкодером для швидкої навігації меню.
Ключові особливості та функціонал:
- 9 вбудованих програм руху: модуль має готовий набір алгоритмів (автоматичні цикли, ручний режим від ручки, обертання по утриманню кнопок, рух на задану кількість імпульсів із поверненням тощо).
- Енергонезалежна пам'ять: усі задані користувачем параметри (швидкість, відстань, час пауз, кількість циклів) автоматично зберігаються при повному вимкненні живлення.
- Плавний хід та захист: контролер самостійно керує плавним прискоренням та уповільненням двигуна, запобігаючи пропускам кроків. Має вбудований захист від неправильної полярності живлення.
- Промисловий інтерфейс UART: підтримує послідовний зв'язок TTL/UART для синхронізації з іншими системами автоматизації або ПК.
- Широкий мікрокрок: налаштування поділу кроку в діапазоні від 1 до 128 для максимальної плавності роботи двигуна.
Технічні характеристики:
- Модель: ZK-SMC02
- Робоча напруга живлення: DC 10В – 30В
- Максимальний струм приводу: до 4 А
- Сумісні двигуни: двофазні крокові двигуни (4-, 5-, 6-, 8-провідні)
- Діапазон швидкостей: 0.1 – 999 об/хв
- Кількість імпульсів у циклі: 1 – 9 999 999
- Кількість повторюваних циклів: 1 – 9999
- Час затримки (вперед/реверс): 0.1 – 999.9 секунд
- Габаритні розміри: 79 х 43 х 41 мм
- Розмір монтажного вікна: 76 х 40 мм
