Потужний ШІМ-регулятор швидкості двигуна DC 10-60V 20A
493400

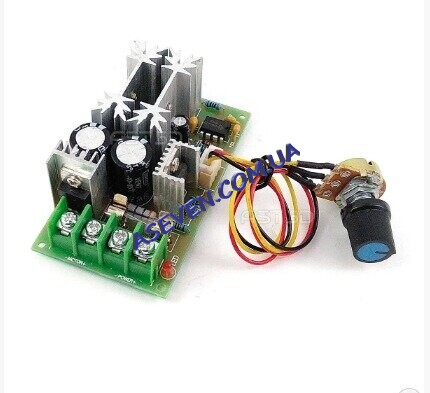

Потужний ШІМ-контролер обертів двигуна постійного струму DC 10-60V 20A (1200W)
Надійний, силовий ШІМ-модуль, призначений для точного безступінчастого керування швидкістю обертання двигунів постійного струму або загальною потужністю підключеного навантаження від 0% до 100%. Працює за принципом широтно-імпульсної модуляції (PWM) на високій частоті 25 кГц, що гарантує плавний хід двигуна без стороннього гулу, свисту та втрати потужності на низьких обертах.
Ключові переваги та особливості модуля:

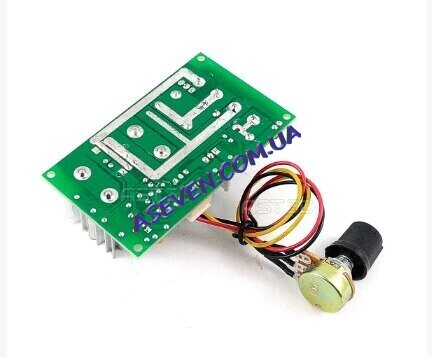

- Виносна ручка керування: потенціометр підключений через гнучкий кабель (~20 см). Це дозволяє сховати основну силову плату всередину корпусу, а саму ручку вивести назовні для зручного використання.
- Масивне охолодження: два великі алюмінієві радіатори забезпечують стабільне відведення тепла під час тривалої роботи на високих струмах.
- Силові гвинтові клеми: надійні бар'єрні колодки дозволяють зафіксувати товсті силові кабелі без ризику поганого контакту чи нагрівання.
- Вбудований захист: плата оснащена автомобільним запобіжником на 20А для захисту елементів від критичних перевантажень.
Технічні характеристики:
- Робоча напруга живлення (вхід): DC 10В – 60В (підходить для акумуляторів та БЖ на 12В, 24В, 36В, 48В)
- Максимальний вихідний струм: до 20 А
- Максимальна пікова потужність: до 1200 Вт (при максимальній напрузі 60В)
- Рекомендована постійна потужність: до 450-500 Вт (для тривалої роботи)
- Діапазон регулювання швидкості: 0% – 100%
- Частота керування ШІМ: 25 кГц
- Габарити силової плати: 77 х 45 х 28 мм
- Довжина кабелю потенціометра: ~20 см
💡 Поради щодо підключення:
- Підключення вашого джерела живлення або акумулятора постійного струму (DC). Категорично заборонено підключати модуль до змінного струму (AC)!
- Motor+ та Motor- — підключення безпосередньо до двигуна чи LED-стрічки. Якщо при повороті ручки двигун крутиться не в той бік, просто поміняйте дроти двигуна на цих клемах місцями.
