Міні ШІМ-регулятор швидкості DC двигунів та яскравості світла (Mini PWM)
Компактна та високоефективна плата для плавного безступінчастого регулювання швидкості обертання невеликих моторів або потужності світлодіодного освітлення. Працює за принципом широтно-імпульсної модуляції (PWM), що дозволяє повністю контролювати потужність навантаження від 0% до 100% без втрати крутного моменту двигуна на низьких обертах.
Основні переваги модуля:
- Вбудований вимикач: ручка потенціометра оснащена функцією увімкнення/вимкнення (при повному повороті проти годинникової стрілки плата повністю знеструмлюється).

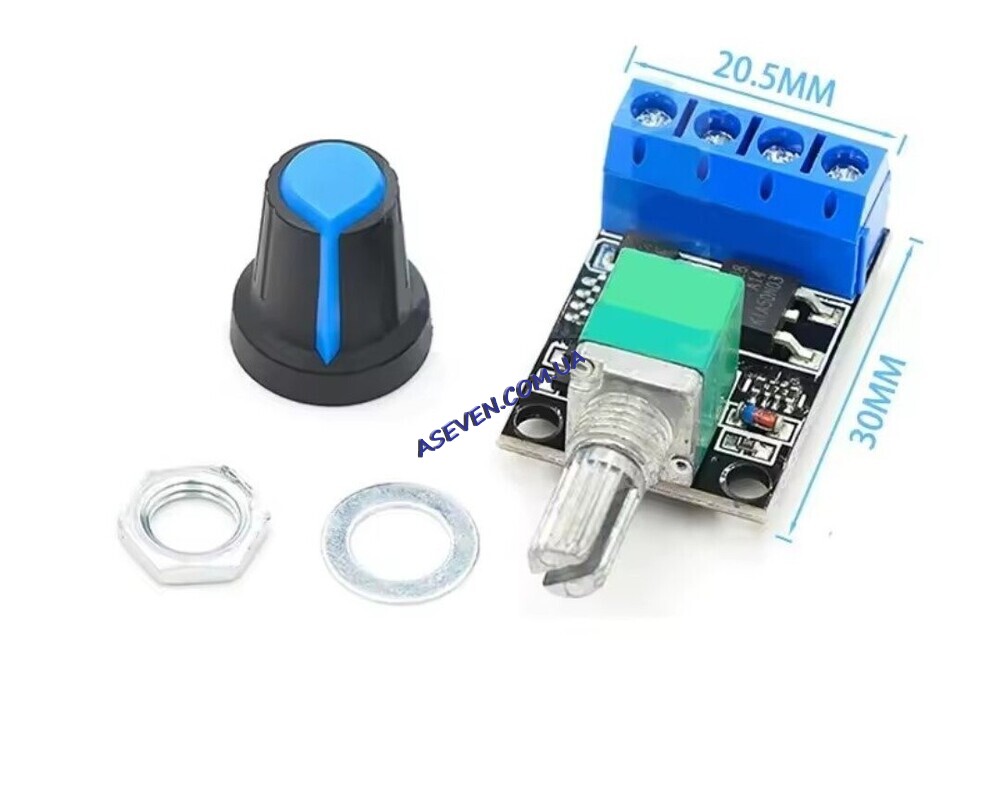

- Легкий монтаж: у комплекті йдуть гайка та шайба, що дозволяє легко закріпити регулятор в отвір на панелі приладу, корпусу або пульта (діаметр отвору 7 мм).

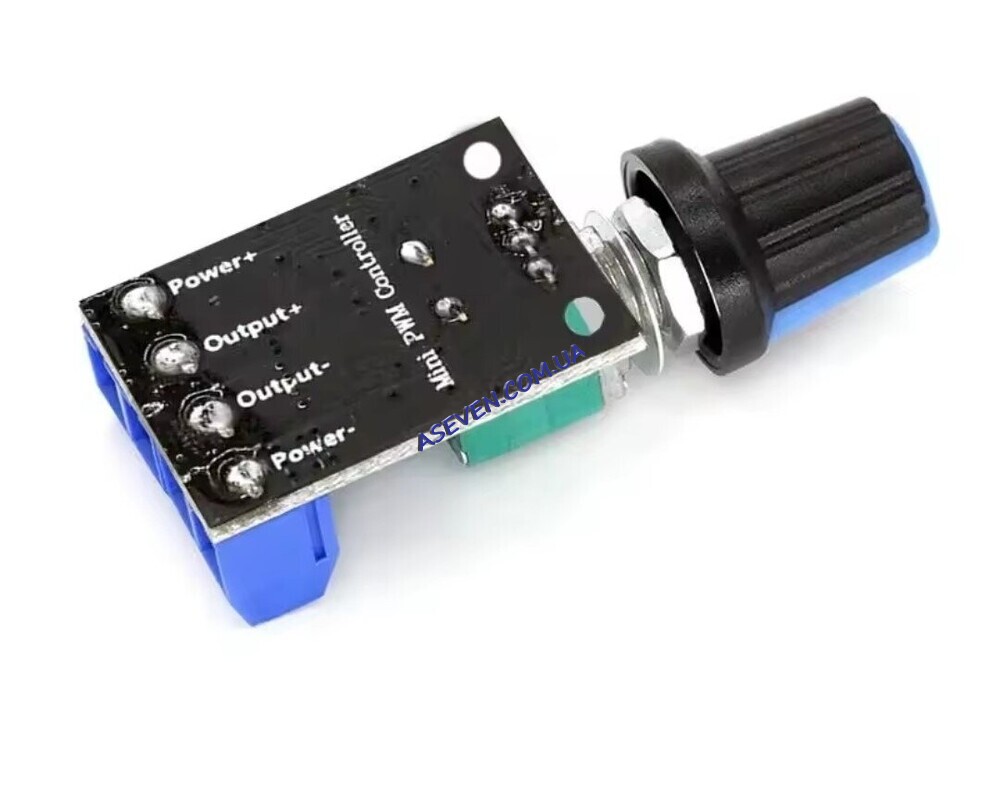

- Зручне підключення: дроти живлення та навантаження фіксуються надійними гвинтовими клемними колодками.
Технічні характеристики:
- Тип регулятора: ШІМ (PWM)
- Робоча напруга: DC 5В–16В
- Максимальний вихідний струм: до 10А
- Максимальна потужність: до 120 Вт
- Діапазон регулювання (Duty Cycle): 0% – 100%
- Частота ШІМ: 10-20 кГц
Підключення:
- Вхід регулятора призначений виключно для постійного струму (DC).
- Двигун підключається до клем M+ та M-. Якщо напрямок обертання двигуна не збігається з бажаним, просто поміняйте місцями дроти двигуна на клемах.
